Dnes se podíváme na Raspberry Pi Pico a Pico W a jak mu přidat moderní USB-C konektor. Je škoda, že ho nemá od výroby, ale existuje úplně jednoduchý způsob, jak mu USB-C přidat.
Co budeme potřebovat?
- Raspberry Pi Pico nebo Pico W
- USB-C breakout desku
- Páječku, cín a vodiče
- Trochu trpělivosti a preciznosti
Postup při pájení
1. propojení USB-C breakout desky a Raspberry Pi Pico
Nejdříve si připrav délku vodičů podle toho, jak a kam chceš USB-C breakout umístit. Můžeš tavnou pistolí desku přilepit na Rpi pico a nebo třeba na delších vodičích v krabičce hned vedle Rpi. V tabulce uvidíš zapojení jednotlivých vodičů a jejich použité barvy v tomto článku. Konce si odizoluj a ocínuj, stačí tak 1mm. Vodiče můžeš použít třeba se silikonovou izolací, skvěle se s nimi pracuje a izolace se nespálí, jako ta běžná z PVC.
| Raspberry Pi Pico |
USB-C breakout |
Barva vodiče (na fotkách) |
|---|---|---|
| TP1 | GND | černý |
| TP2 | Data - | zelený |
| TP3 | Data + | žlutý |
| VBUS | VBUS | červený |

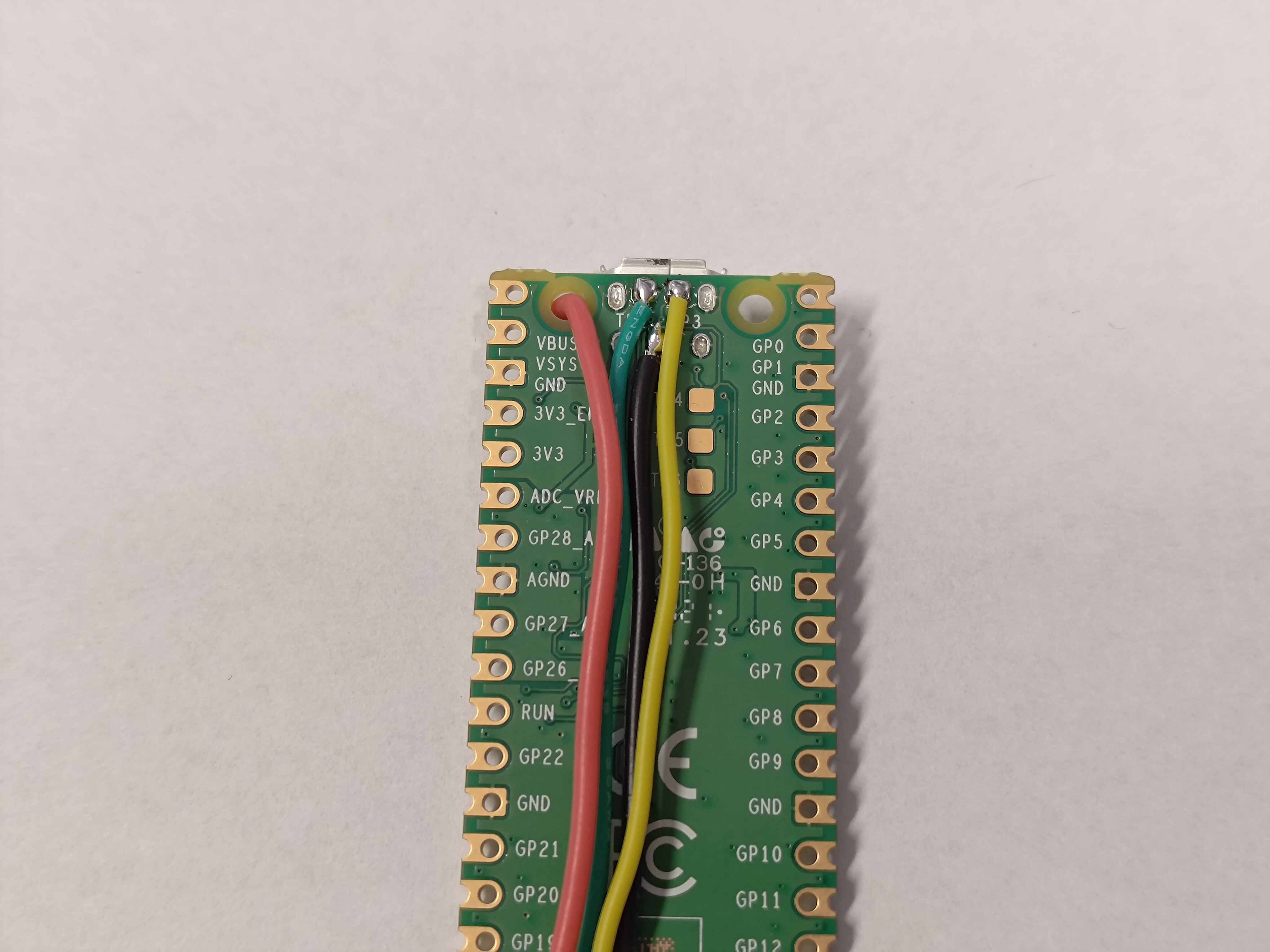

Pečlivě připájej jednotlivé vodiče na plošky TP v pořadí od jedničky ke trojce tak, aby nedošlo ke zkratu mezi ploškami. Hlavně u TP2 a TP3 se může stát, že když dáš moc cínu, můžou se spojit.
2. vodič VBUS

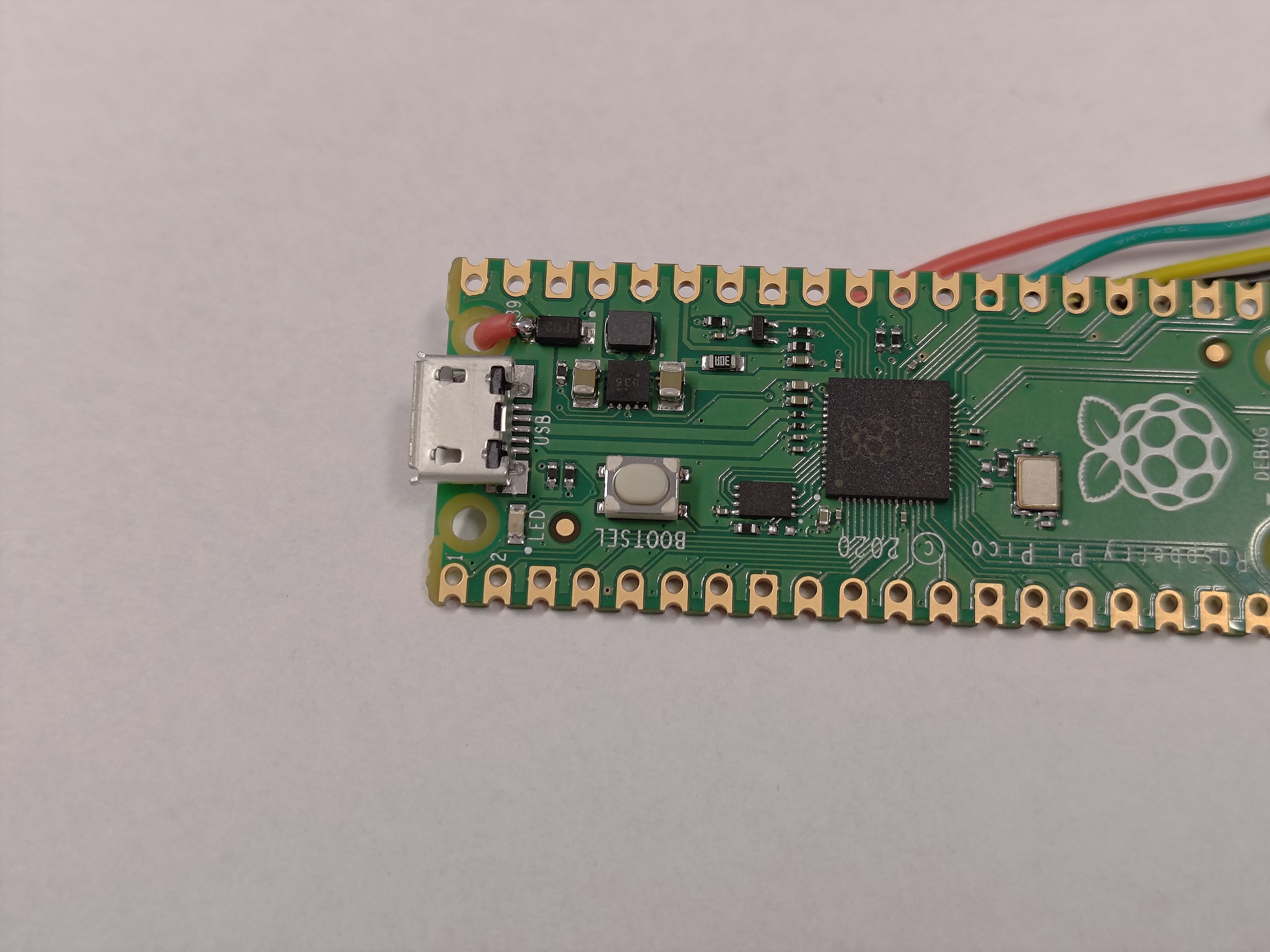

Pro správné propojení VBUS je nejlepší červený vodič protáhnout skrz malou dirku umístěnou na desce Raspberry Pi vedle USB konektoru. Vodič pak připájej buď přímo na pin VBUS pokud máš připájené piny, nebo – co je ještě lepší – rovnou na vývod diody umístěné vedle. Tento krok je klíčový pro zajištění stabilního napájení. Na fotce je pěkně vidět, jak je červený vodič připájený na diodu.
3. Připájení USB-C
Nakonec si zkrať vodiče na potřebnou délku a napájej je na USB-C breakout.
Doufám, že ti tento jednoduchý návod pomůže při upgradu Raspberry Pi Pico na USB-C. Pokud máš jakékoliv dotazy nebo potřebuješ další rady, neváhej se ozvat.
Hodně zdaru při bastlení.
